模具加工廠CNC編程部門制訂明確的加工工藝與標準，在生產過程中執行標準化作業，可以提高工作效率并減少出錯。

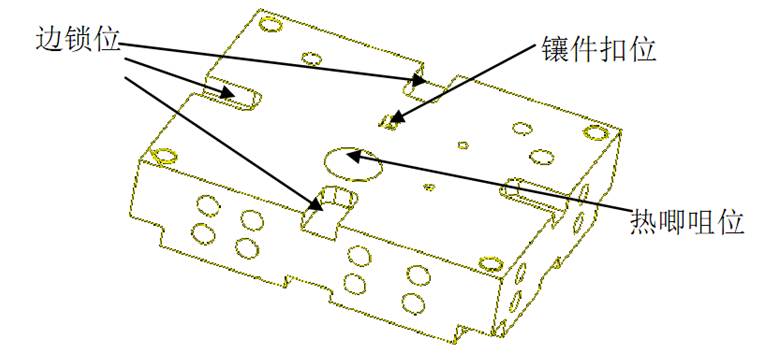

一、前模仁
1. 熱唧咀位
①有裝配線規定的尺寸要按數做準。
②平面圖：加工程序流程按照尺寸數做準，CNC操作員依照工程圖紙尺寸的公差校表測數。

③側面：加工程序流程開賠償，單側留0.02mm容量試配, 操作員用針規緊配，公差確保單側在0.015~0.005mm內, 其他尺寸照3D圖檔的尺寸數做準。

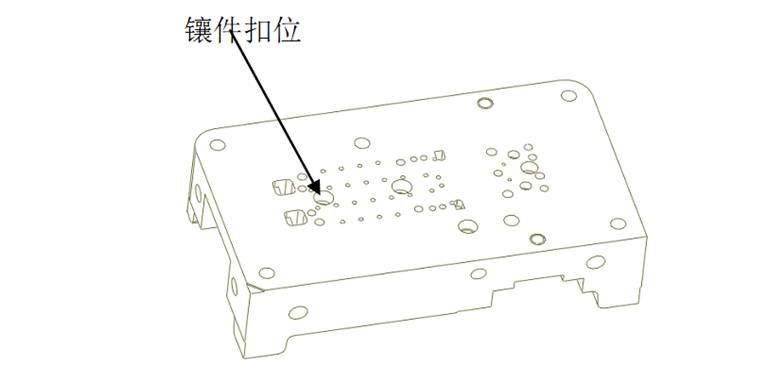

2. 鑲件卡扣結構
鑲件卡扣結構的側面需依程序流程加工，依照尺寸做準；而鑲件卡扣結構的深層（Z值）依照尺寸數做準，操作員用校表測深層，公差規定鑼深0.01mm。
3. 膠位尺寸
全部膠位的精加工程序流程單側得留0.02mm(獨特狀況列外)，有火紋路規定的單側留0.15mm，用于加工EDM紋。
4. 插穿、碰穿位

通常情況下，前模仁鑼準尺寸，后模仁留容量。

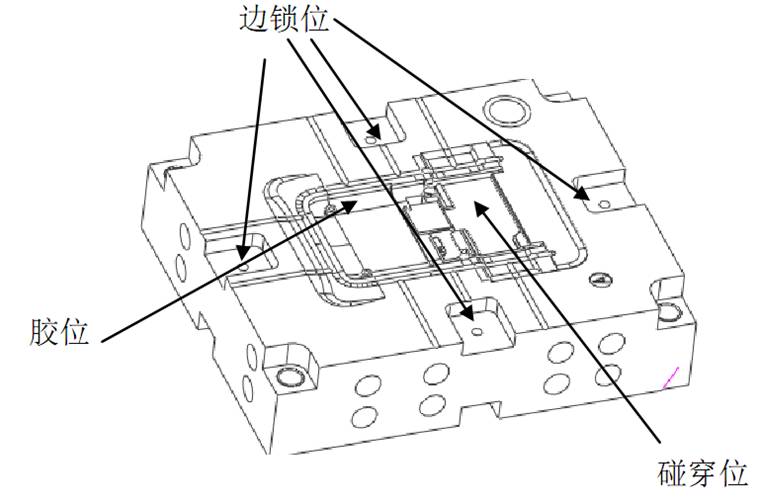

5. 邊鎖位

邊鎖位的底端深層(Z值)做準尺寸，而邊鎖位的側面加工程序流程需開賠償單側留0.02mm試配，操作員依照圖尺寸緊配，公差確保單側0.015~0.005mm內。

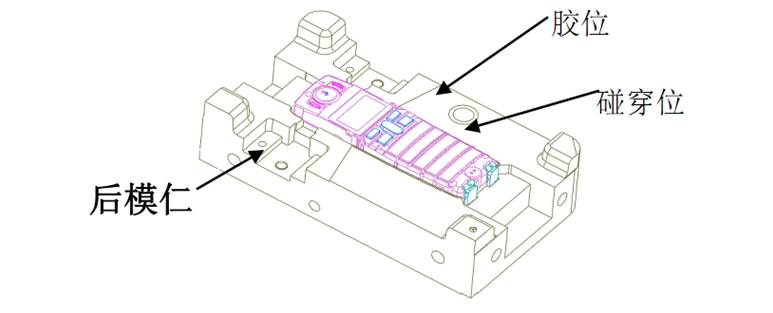

二、后模仁
1. 行位槽
行位槽的深層(Z值)需按照工程圖紙尺寸數做準，操作員依照工程圖紙公差用較表測數，而行位槽兩邊依照工程圖紙尺寸加工，程序流程加工需開賠償單側留0.02mm容量試配，操作員用塊規緊配，公差確保單側0.015~0.005mm內。
2. 鑲件卡扣結構
鑲件卡扣結構側面需依照工程圖紙尺寸數做準，而底端的深層(Z值)都依照尺寸數做準，操作員用校表測數，公差規定鑼深0.01mm。
3. 模框孔距(藏CORE位)
程序編寫員做光刀程序流程，需開賠償單側留0.02mm容量，開賠償操作員依照工程圖紙尺寸數精確測量，單側鑼大0.005～0.01mm，便捷裝配線。
4. 膠位尺寸

全部膠位精加工留容量0.02mm（特別要求列外）。

5. 插穿、碰穿位

通常情況下后模需多留+0.02~0mm容量，后模仁配行位的部位需依照尺寸數做準，而行位般配后模仁的部位需多留容量。

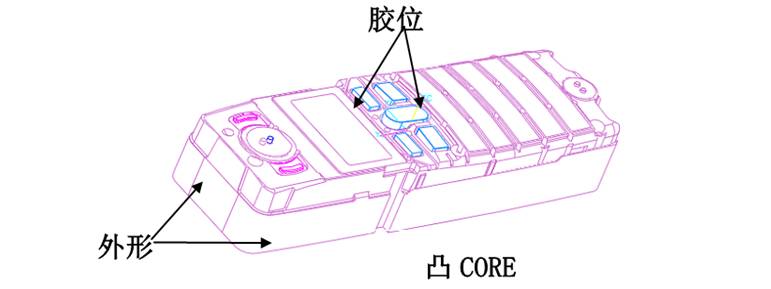

三、模仁凸CORE

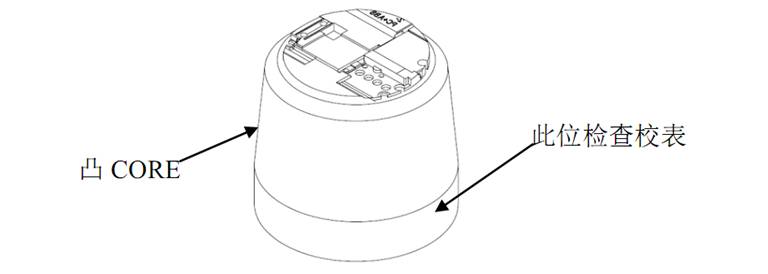

1. 粗加工時單側留0.5mm容量，而加工到底端的?？蜩偧糜么旨庸ね笴ORE時，底端直筒部位留10mm，用以操作員查驗粗加工是不是有松脫，需熱處理的異型凸CORE底端直筒留10mm用以熱處理后精加工時較表分中。

2. 全部膠位在精加工時留0.02mm（特別要求列外），插穿碰穿的部位留+0.02~0mm。
3. 凸CORE外觀設計精加工，程序編寫員做光刀程序流程時開賠償單側留0.02mm容量，操作員依照工程圖紙尺寸數測數公差單側0~ –0.005mm，便捷裝配線。

4. 外觀設計不規律的模仁鑲件(凸CORE)的分中問題詳情見后一部分。

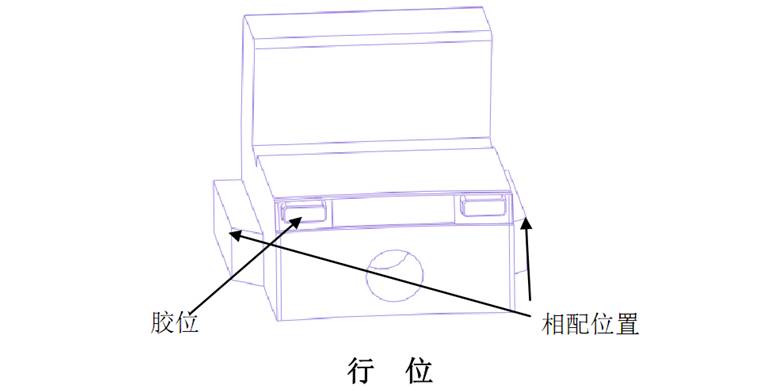

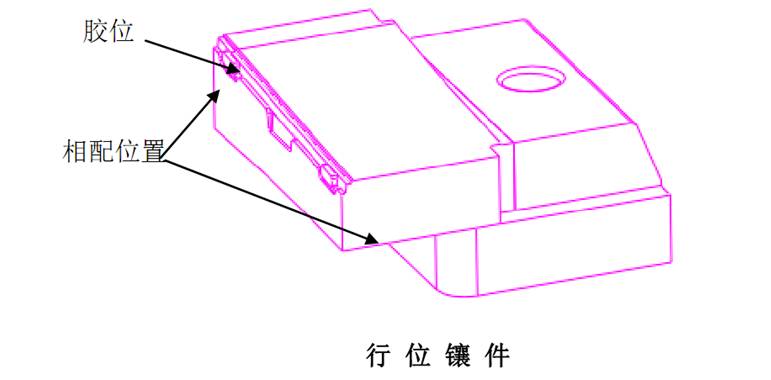

四、行位、鑲件
1. 接到鋼件時，程序編寫員要精確測量鋼件外觀設計尺寸，防止因分中合單側碰數時出現難題，程序編寫員依據鋼件樣子需與實際操作組商議，選用妥當?shù)膴A裝方式 、碰數方式 ，詳細信息見后一部分。
2. 行位和前后左右模仁，有般配的部位，行位需多留0.02mm容量做為FIT時的用處。

3. 全部膠位在單側留0.02mm(特別要求以外)。

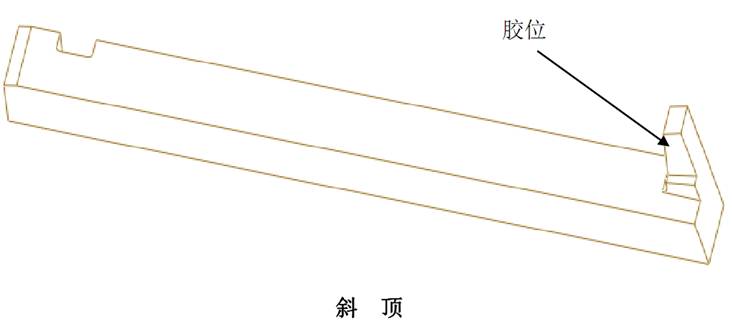

五、斜頂

依據鋼件樣子與實際操作組商議，選用妥當?shù)膴A裝方式 ，碰數方式 ，全部膠位單側留0.02mm(特別要求以外)。

六、模胚加工
1. 模胚
（1）模胚工程圖紙上的基字（倒圓角）與模胚上的標準需一致，為防止誤會而出現加工錯亂，程序編寫時標準邊房屋朝向自身的方位。
（2）全部模版的加工精準定位以近標準角處定位銷孔分中為零創建加工座標。
（3）Z值碰數界定：全部模版正反面向加工，都以模胚底端碰數為零位，有特別要求的鋼件，程序編寫員需與有關工作人員交代清晰，并在程序流程單中標明清晰模胚的零位部位。

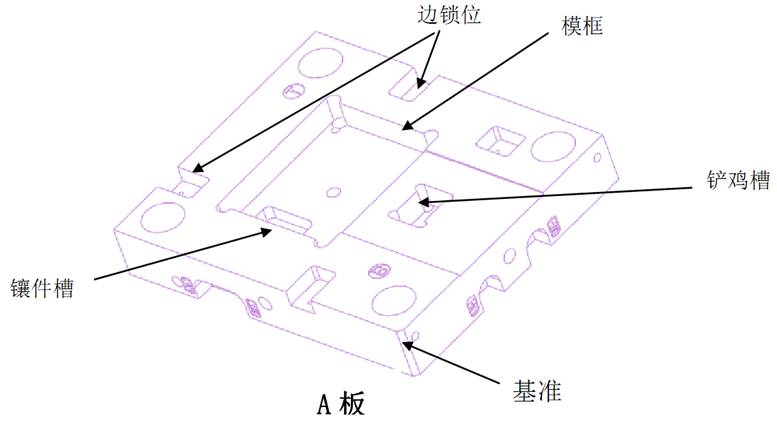

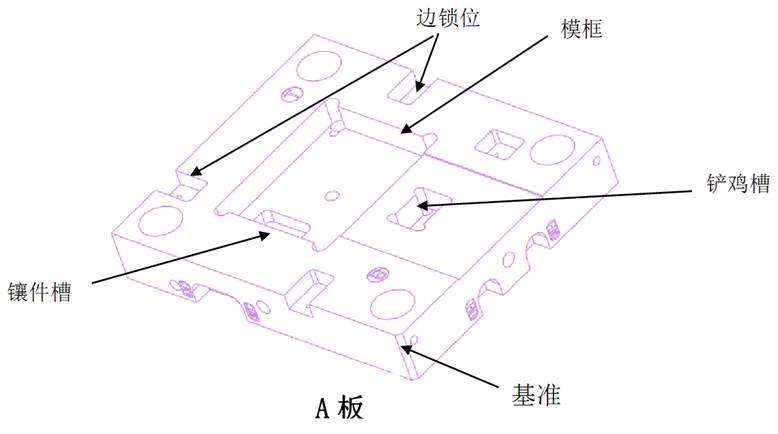

2.  A板
（1） ?？蚓庸?，程序流程加工?？虻锥藭r，需依照工程圖紙尺寸做準尺寸。CNC操作員按工程圖紙公差用校表測數，公差為+0.01~+0.02mm，邊框精加工程序流程，需開賠償單側留0.02mm容量，操作員按圖尺寸用塊規緊配，公差確保單側0.02 ~0.01mm內。
（2）邊鎖位依照圖尺寸底端做準尺寸數，側面塊規緊配，公差確保在單側+0.015~ -0.01mm內。
（3）鑲件槽底端做準尺寸數，而側面要用塊規緊配檢測，公差確保在單側+0.015~ +0.01mm內。

（4）鏟基槽等其他尺寸照圖加工準尺寸數。

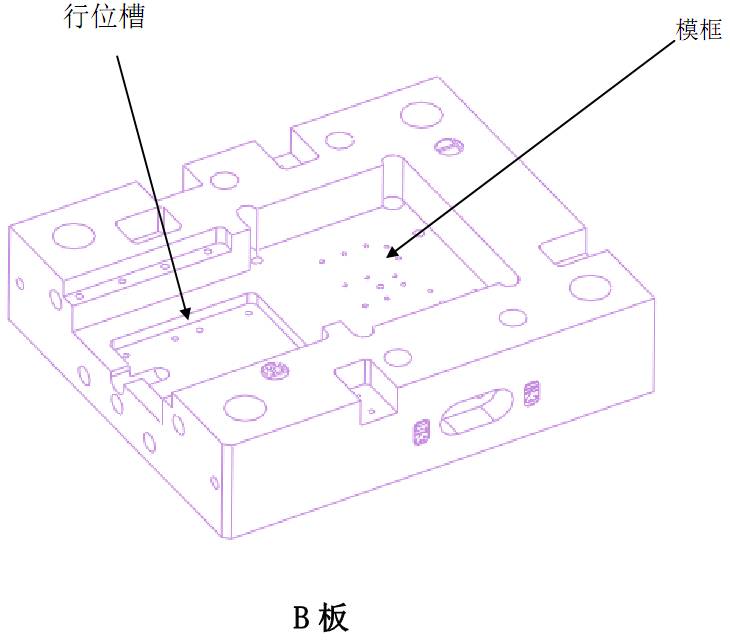

3. B板
（1）?？蚓庸?，程序流程加工?？虻鬃鰷?zhǔn)尺寸數，CNC操作員按工程圖紙公差用較表測數，公差為+0.01  0mm，邊框精加工，程序流程需開賠償單側留0.02mm容量，操作員依照圖尺寸要用塊規緊配，公差確保-單側0.02~0.01mm內。

（2）?？蛐形徊鄣椎?Z值)深層需依照工程圖紙尺寸加工到數，操作員依照圖公差用校表測數，公差為+0.01~+0.02mm，側面程序流程需開賠償單側留0.02mm試配，操作員要用塊規緊配，公差確保單側+0.015~+0.01mm之內。

4. 模具頂針控制面板：
（1）模具頂針沉頭的部位深層加工時，深層需鑼深0.02mm，操作員用千分卡測數，公差為0.02~0.01mm，而模具頂針沉頭位的側面需加工到尺寸。
（2）斜頂基座裝配線位加工尺寸，程序流程加工時以模具頂針控制面板的底端做準尺寸，操作員用較表測數，而側面加工尺寸及時。

（3）其他部位依照3D圖的尺寸加工準尺寸。

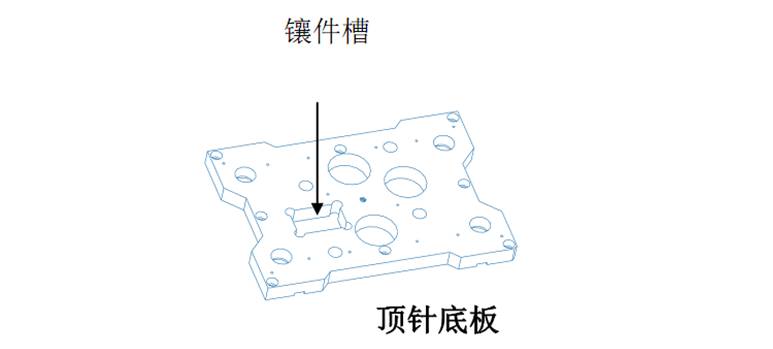

5、模具頂針底版：
（1）有鑲件裝配線規定的尺寸部位，操作員要用塊規緊配，其他部位依照3D圖尺寸加工做準尺寸。

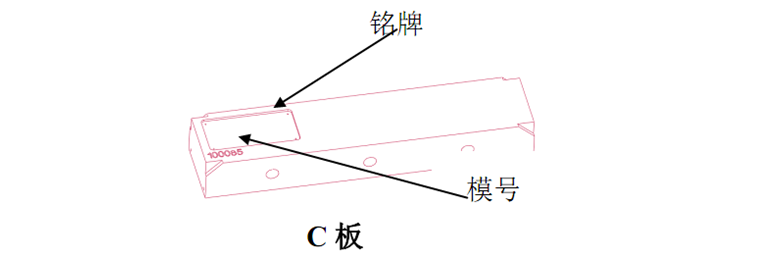

（2）C板：依照3D圖尺寸加工準尺寸，以鑼床組打A字碼正方位挑選加工面及加工方位鑼模號、字碼。
（3）出廠銘牌：需依照3D工程圖紙規定雕字。
（4）上固定不動板：唧咀位有裝配線規定的尺寸，需要上固定不動板的底端程序流程加工鑼準尺寸，操作員要用校表測數，而側面加工需開賠償，程序流程單側留0.02mm，操作員要用針規緊配確保單側+0.015~+0.01mm內，其他尺寸照3D圖加工準尺寸。

（5）下固定不動板：有鑲件裝配線規定的尺寸，下固定不動板的底端需加工準尺寸，側面要用塊規緊配，其他尺寸照3D圖加工準尺寸數。

七、程序編寫：
1.鋼料加工座標界定：正方形標準朝人，方形標準朝右下方，一切正常狀況全部鋼料程序編寫以X、Y分中為0，Z值對底為0創建加工坐標。(見CNC加工座標界定與夾裝方位標準圖1、2、3)
2. 粗加工程序流程單側留0.5mm，需熱處理模仁頂端留加工工藝臺，精加工時有利于夾裝。
3. 精加工先鑼模仁底端，而防止撞花模仁反面、PL、膠位等。
4. 模仁管位：全部前后左右模仁的管位程序編寫單側做小0.01mm。
5. 平面圖PL加工：程序流程加工需依照圖尺寸做準尺寸，操作員要用校表測數公差確保在+0.01~0mm內。
6. 曲面PL加工，程序編寫員做試刀程序流程，程序流程單中標明接順底平面圖PL，光刀加工程序流程做準尺寸數。

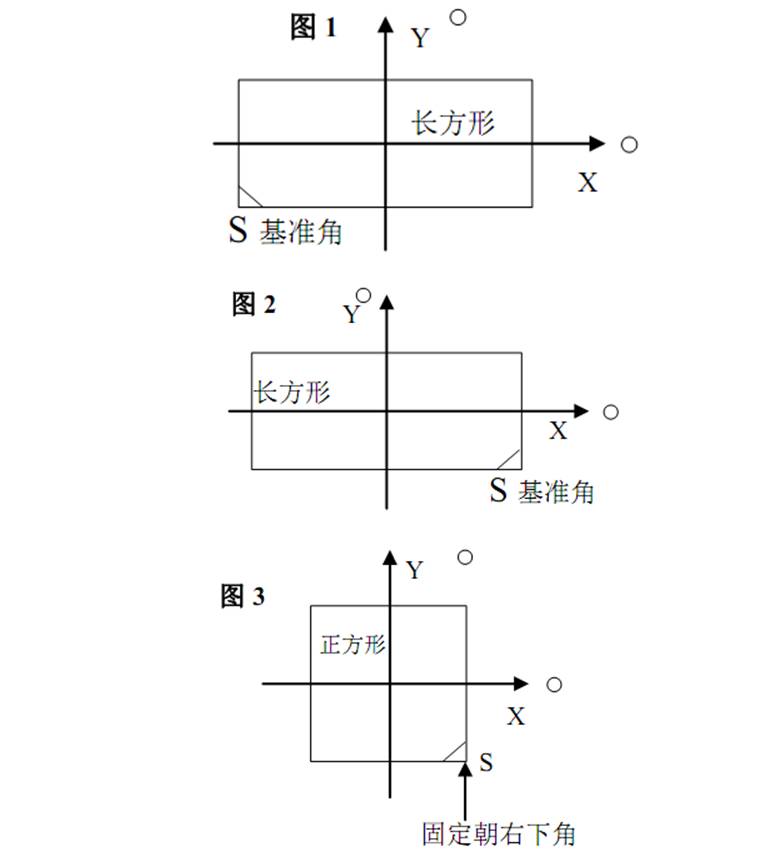

前后左右模仁加工座標界定時正方形標準朝人，方形標準朝右下方（X、Y四面分中為0, Z碰底為0），如圖所示1、圖2、圖3圖示：

凸CORE碰數如圖所示4、圖5圖示；

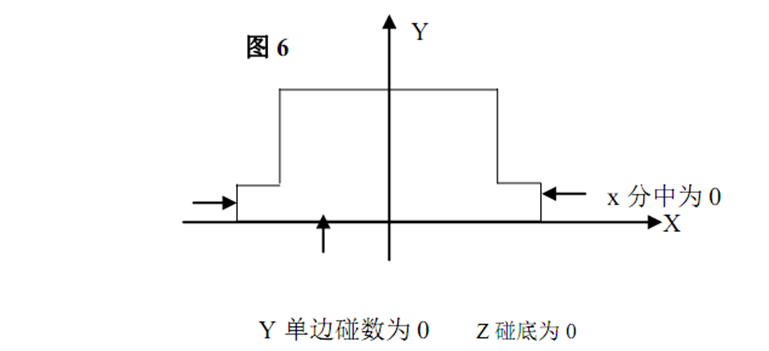

行位座碰數如圖所示6圖示：

模胚碰數如圖所示7圖示：
